đ Beschreibung der Röhre: Seddig 60070
| Name | Seddig 60070 |
| Vergleichsname | |
| Heizspannung (Volt) | 2,8 |
| Heizstrom (AmpĂšre) | 0,5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse) â Liste aller Röhren mit: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse) |
| ZusÀtzliche Informationen | Max Seddig gab seinen Röhren keine Typenbezeichnungen, sondern nur fortlaufende Nummern. Wer kann zu diesem Typ genauere Angaben machen? |
| Letzte Ănderung | 06.06.2018 23:06:32 |
đ Beschreibung der Systeme fĂŒr die Röhre: Seddig 60070
| System 1 | |
| Kathode | d |
| Gitter 1 | C1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | C (Buchse) |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | d, d1 |
| Abschirmung | |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der Seddig 60070
Bildquelle: AEG Datenblatt
đ Bilder der Röhre: Seddig 60070

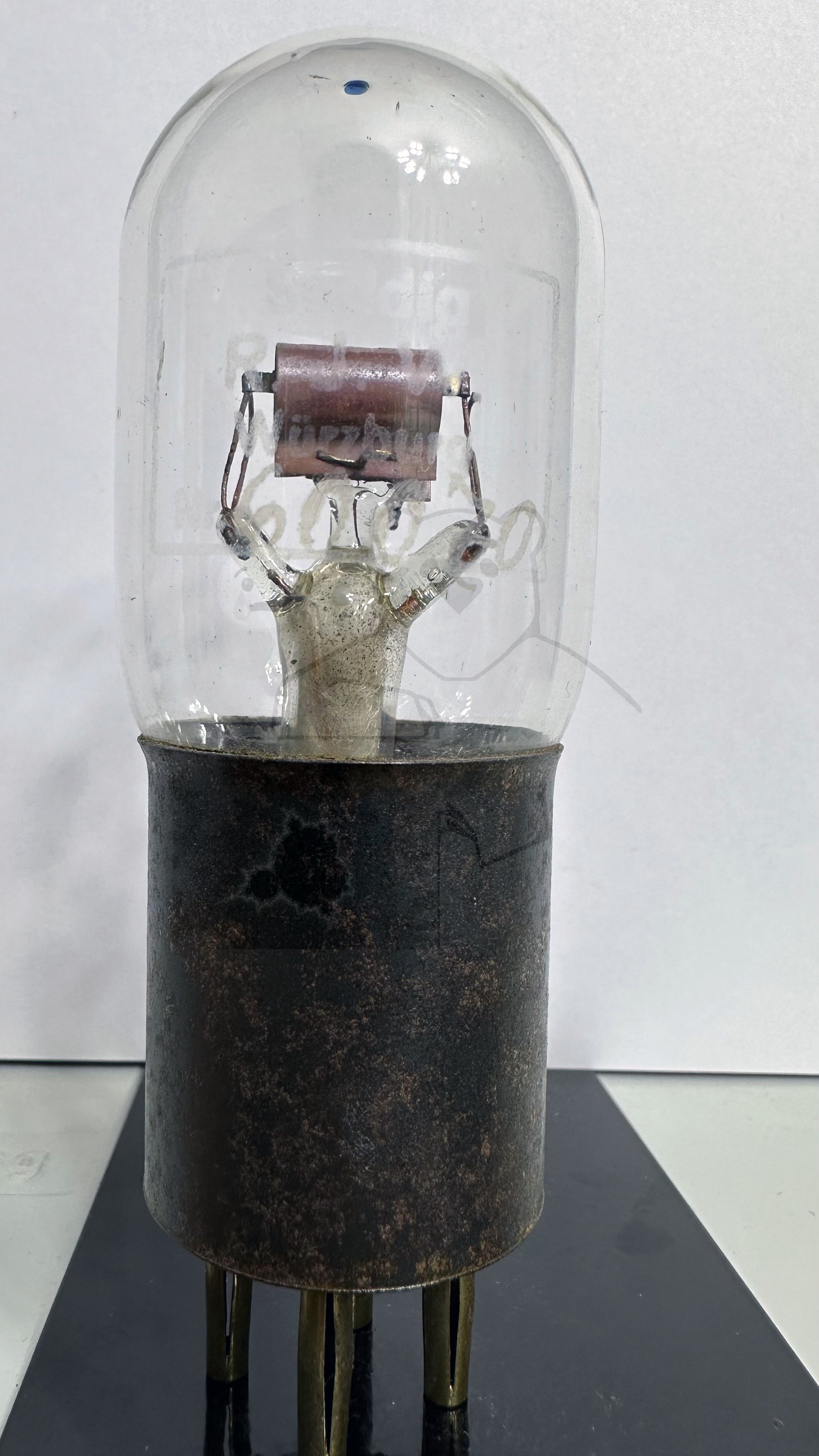

Röhre Seddig 60070 #6887 Bild 1

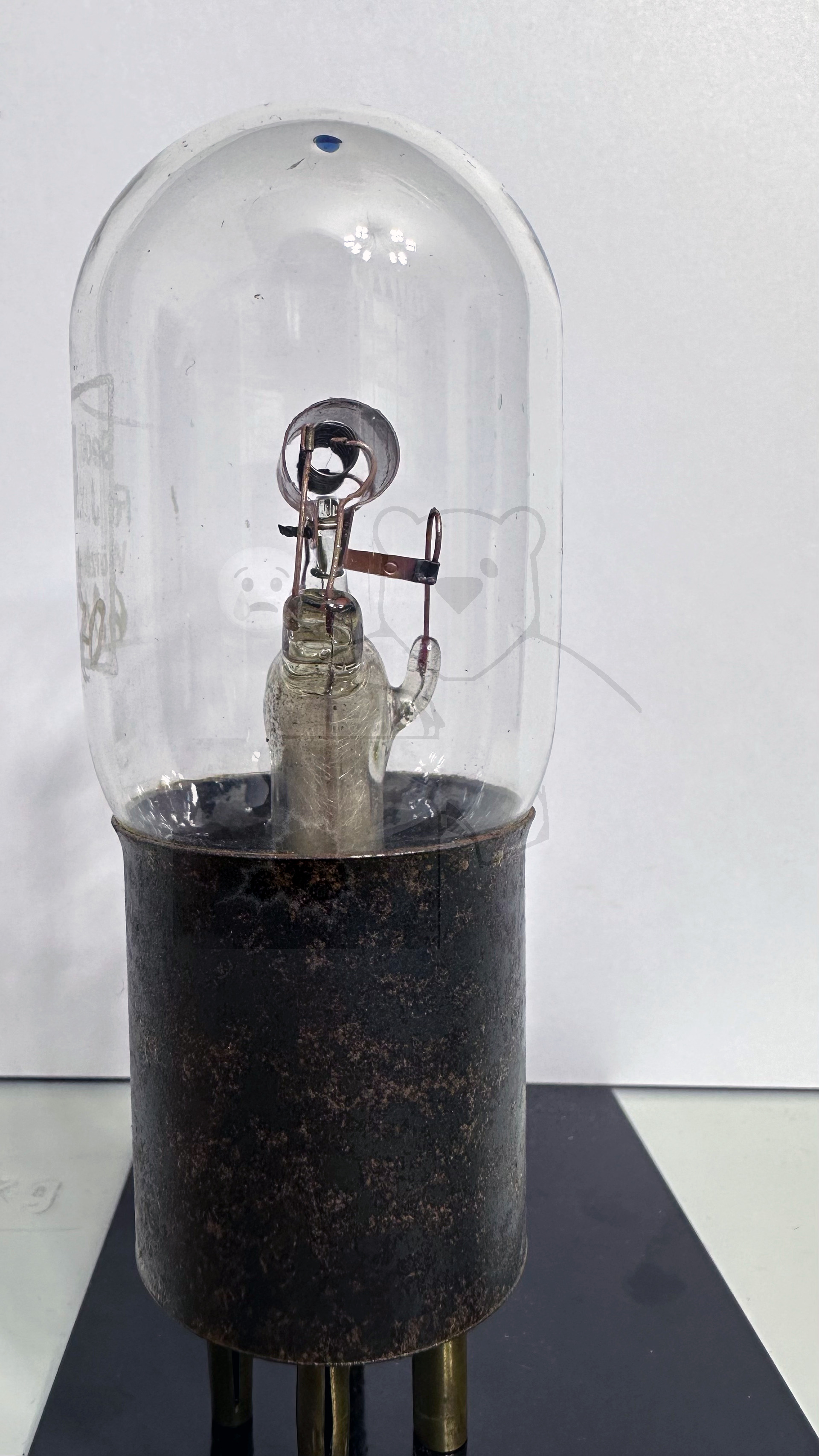

Röhre Seddig 60070 #6887 Bild 2

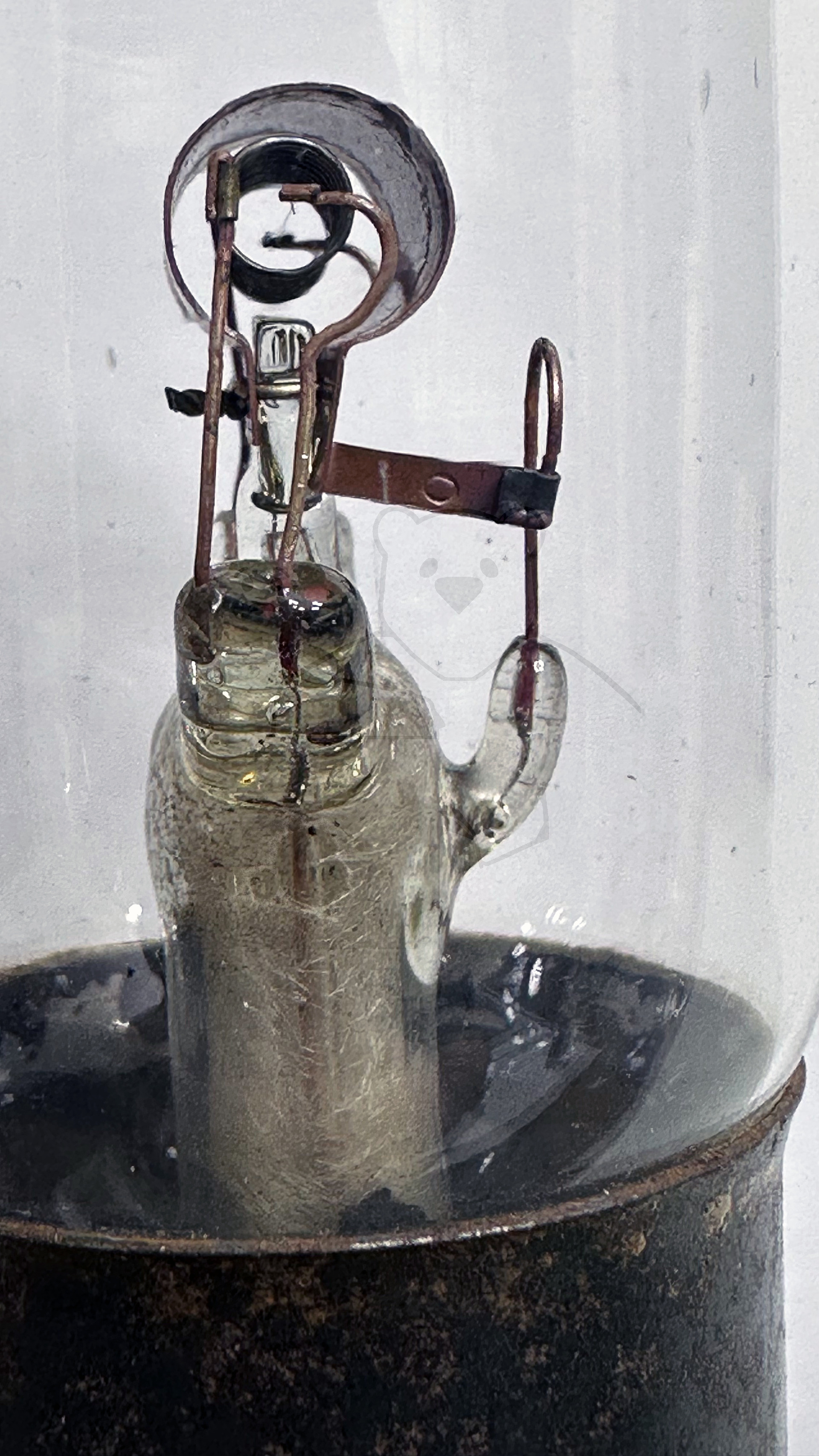

Röhre Seddig 60070 #6887 Bild 3

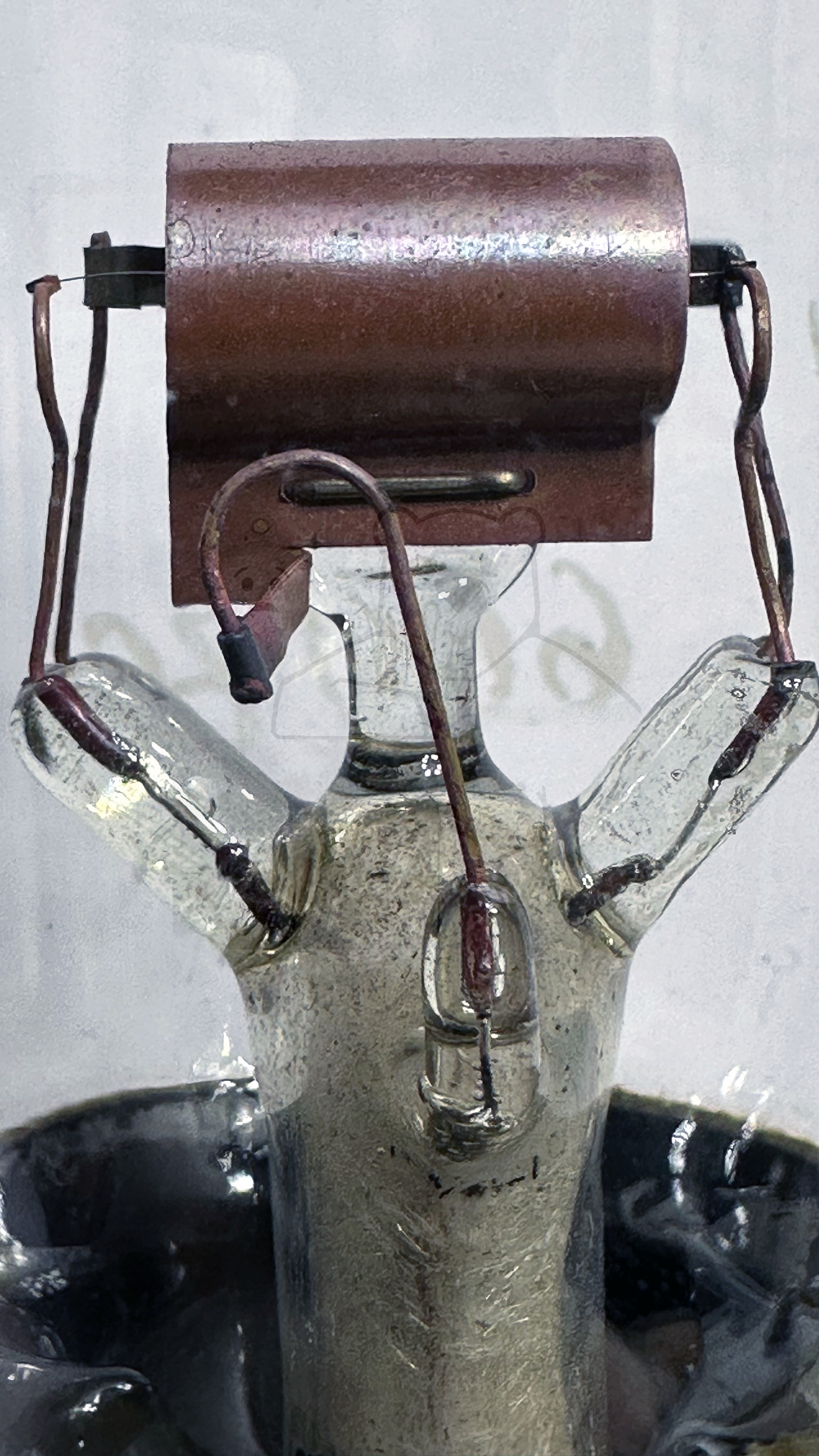

Röhre Seddig 60070 #6887 Bild 4

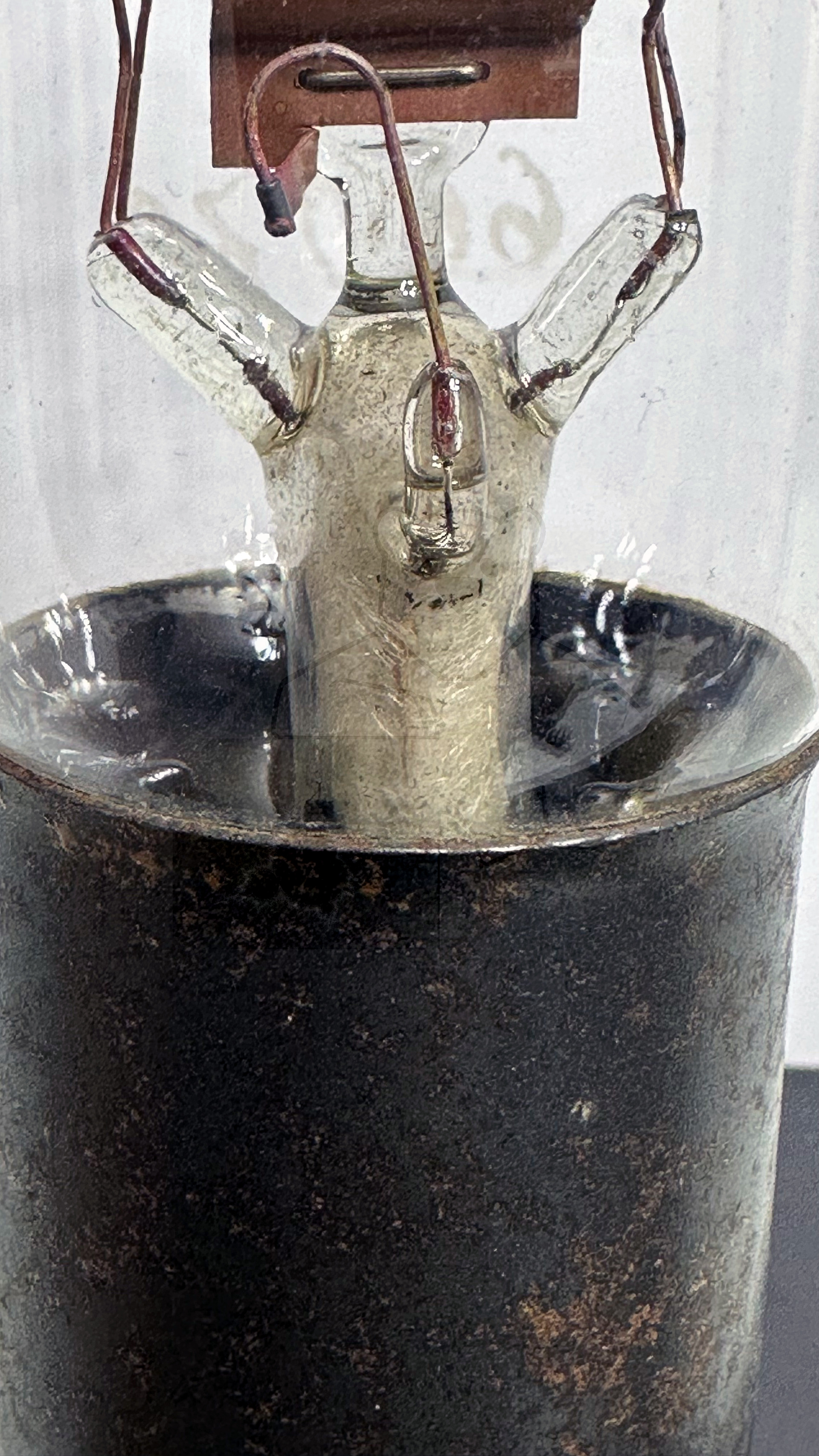

Röhre Seddig 60070 #6887 Bild 5

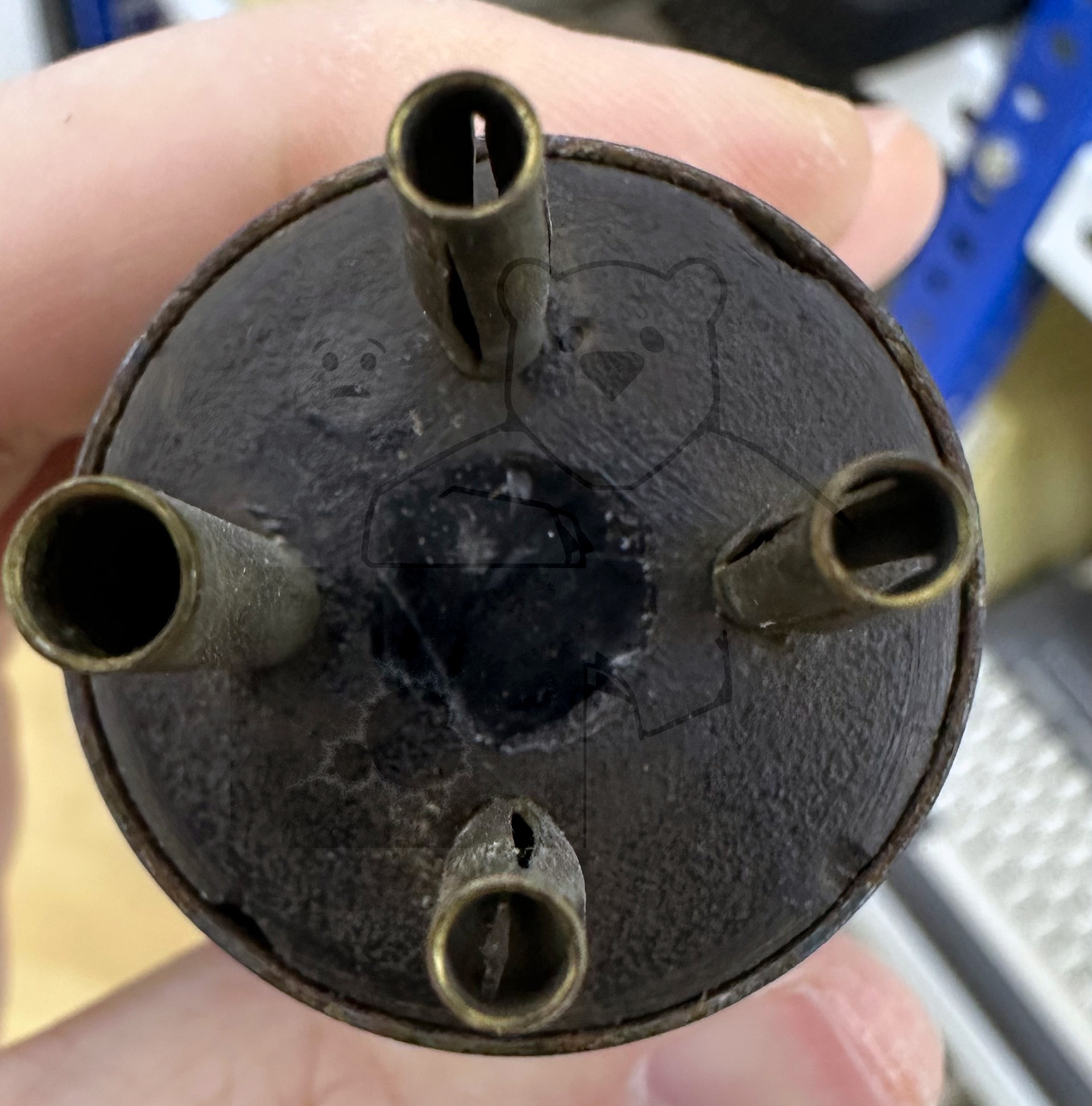

Röhre Seddig 60070 #6887 Bild 6
